探讨：消防设备双电源首端和末端切换的问题

随着人们对生命的安全意识的提高，对消防负荷的供电可靠性提出了更高的要求。

但有朋友问，怎么样的消防负荷设计，才能满足规范要求呢？

他所说的规范，其实包含了很多，我国对消防负荷的规范，就有好几本规范有涉足。

如《供配电系统设计规范》（GB50052-2009）第3.0.2条规定：一级负荷应由双重电源供电，当一个电源发生故障时，另一电源不应同时受到损坏。

该规范只提出了消防等重要负荷要由两个电源同时供电，因为，有些设计者设计出了如下的方案：

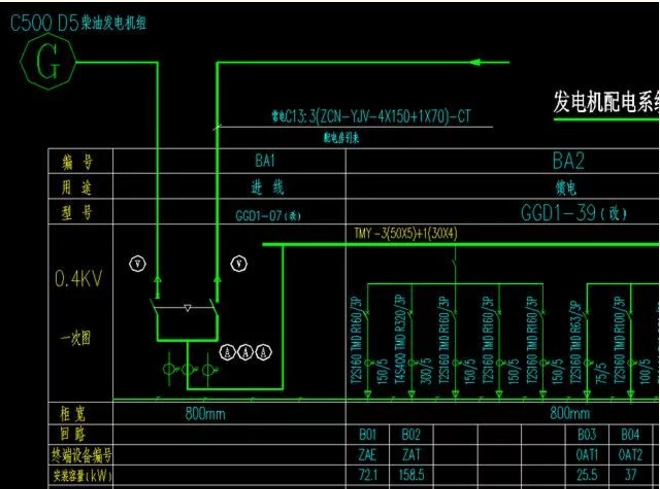

首端切换图

这种方案的好处是：

简单，切换很方便。

省钱，因为只有一条线路。

但《民建规》（JGJ16-2008）13.9.6规定： 消防水泵、消防电梯、防烟及排烟风机等的两个供电回路，应在末尾一级配电箱处自动切换。

这么说，好像上面的系统图并不太符合要求了，因为上面的系统图，电源有两个，但电源到消防设备的线路只有一条，要万一线路坏了，两个电源都没有用了。

末端电源箱

因此，现在的设计院，基本都有两个电源、两条馈线到消防设备。。。

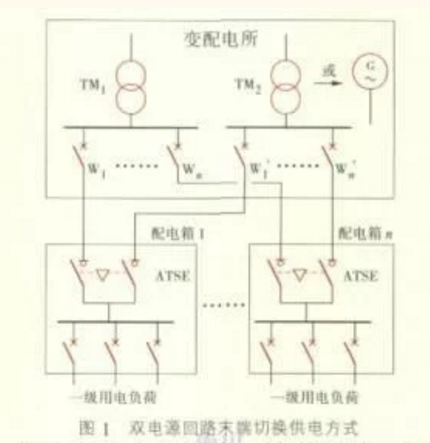

常见的双电源切换系统图

但也有的设计院，除了末端切换，他们还搞了首端切换

首端切换

这样的系统图，相当于首端末端进行了两次切换，平时两路电源都带电，大家觉得有必要吗？

有人也对消防的分组负荷进行了探讨

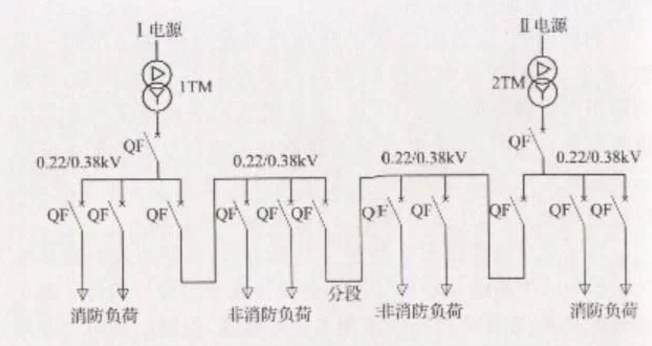

不分组设计

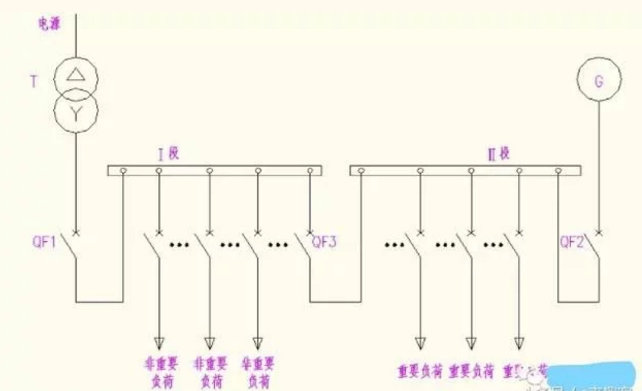

分组设计方案一

方案二

对于消防这么重要的东西，大家说，怎么设计比较好呢？
